31oct. 2011
Détail de la Small Stone v2
22:06 - Par bpier - Effets vintage - 3 commentaires
Dans un précédent post sur les meilleurs phasers vintage, je rappelais que la Small Stone v3 était proche au niveau du montage électronique de la précédente version: la v2, dont le schéma est le plus utilisé, puisqu'il s'agit du fameux Issue J, popularisé par generalguitargadget. En voici la preuve en photos.
Les projets de post que j'envisage de mettre à l'avenir sur ce blog : monter des micros single coil (bobineuse à construire), présenter l'ampli Willows AM30, fabriquer un corps de telecaster (en frêne européen), monter un inducteur de wah type Halo...

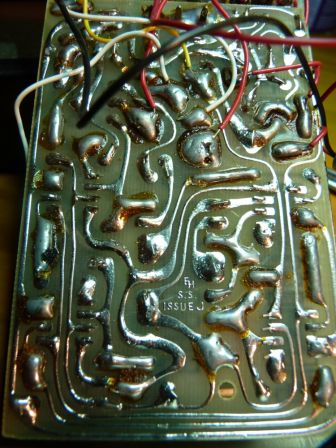

La fameuse Issue J

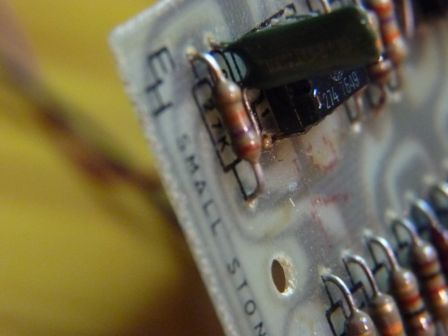

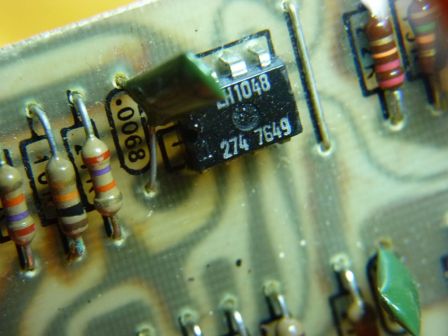

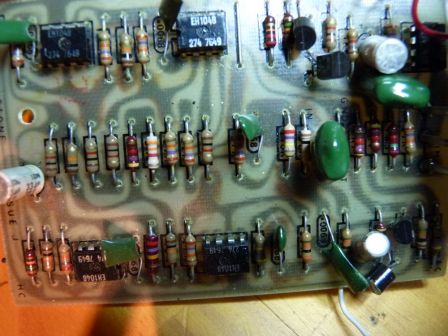

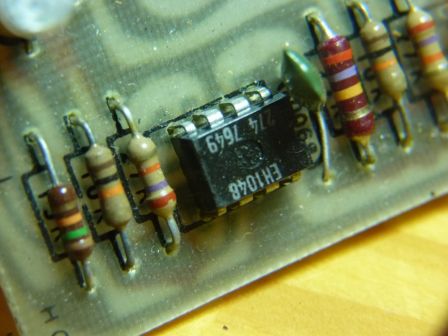

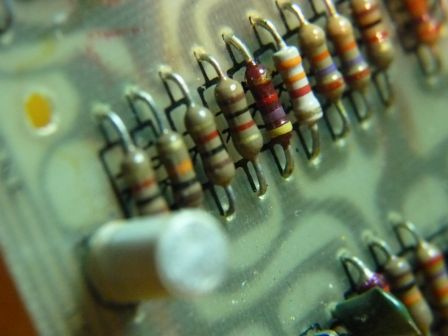

Un PCB avec les valeurs des composants livrées
Ca vaut le coup d'être souligné : sur le circuit, les valeurs des composants sont toutes indiquées. Ce n'est pas si fréquent. Surtout de nos jours où certains fabricants ont le bon goût de couler de la cire sur leur montage... pour que personne ne puisse découvrir leurs petits secrets (quand ils en ont).
Une datation facile grâce au pot

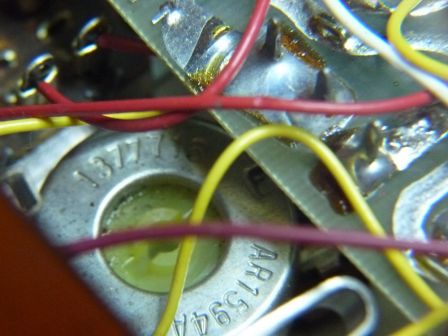

Cette pédale date normalement de 1977. La preuve par l'image :
Explication : 137 correspond au fabricant du pot, en l'occurrence CTS ; les deux chiffres suivants à l'année de fabrication du pot, donc 1977.
3 commentaires
salut j'ai récemment récupéré une small stone v2 qui ne fonctionnait pas (pas de phasing, volume drop a l'enclenchement et c'est tout) après verif par un technicien, le 5eme OTA (EH1048) etait HS, il l'a viré et shunté le circuit et hop ça marche, je ne sais pas 'il y a grande différence avec une V2 "entière" mais le son est déjà sympa, si quelqu'un sait où je peux me procurer un OTA de remplacement pour pas trop cher, je suis preneur!
Musicalement,
Bertrand
Bertrand. Je pense que tu peux attraper un OTA de remplacement chez smallbear : un CA3094. A priori ça doit fonctionner. Pose toutefois la question à Steve avant de passer à l'achat. Pierre
merci pierre!
