Un JRC4558DD vintage sorti d'une poubelle
00:46 - Par bpier - Effets DIY - aucun commentaire
Plutôt que d'acheter très cher un vieux JRC4558D, pourquoi pas le récupérer quand c'est possible. La plupart du temps, les vieux ampli hifi japonais en contiennent. Or, il y a toujours près de chez soi un voisin fin prêt à jeter le sien à la poubelle, car il ne fonctionne plus. Voilà qui fait notre bonheur. Pour construire sa propre tubescreamer, type TS-808, avec l'Op-Amp d'origine, pas sa reédition qui ne sonne pas exactement pareil. ce post s'appuie ainsi sur un JRC4558DD récupéré (hier soir) sur un ampli tout cassé, récupéré dans ma rue. Je l'ai placé sur ma TS10 et j'ai comparé le son de cette pédale avec celui de ma TS9 black label. Juste pour vos oreilles. En route.
Pour une comparaison des différents JRC4558D, voir ce post : https://www.bruynooghe.fr/post/2013/01/21/Comparaison-des-diff%C3%A9rents-AOP-de-tubescreamer
C'est donc ce que j'ai fait. Un viel ampli JVC traînait dans ma rue. Je l'ai récupéré, ouvert ses entrailles. Pour y trouver l'Op-Amp qu'à peu près tous les amplis hifi japonais utilisaient à cet époque, dans les années 80 (JRC4558.pdf).

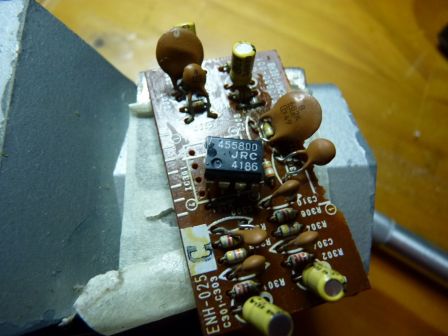

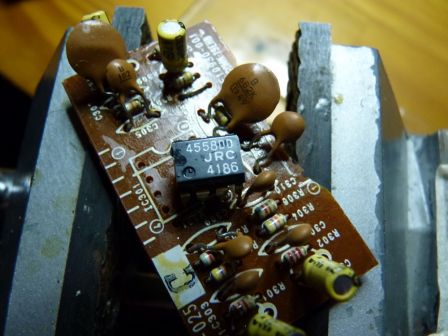

Ainsi, désolidarisez la carte sur laquelle il se trouve du reste du PCB ; bloquez-là dans un étau ; dessoudez délicatement les pattes une à une, en évitant de laisser la panne du fer plus de deux secondes sur elles ; replacez très vite la patte dessoudée au centre de son logement pour qu'elle puisse ensuite sortir facilement ; utilisez pour virer la soudure une bonne pompe à déssouder. Vérifiez que l'Op ne chauffe pas ; prenez le temps entre chaque patte. Reproduisez l'opération pour chacune des broches, puis sortez doucement l'Op-Amp du PCB. le tour est joué. Vérifiez qu'il fonctionne (ce qui est le cas de celui que j'ai récupéré pour ce post). Si oui, vous voilà en possession de l'Op-Amp qui fait la réputation et la cote des anciennes tubescreamers d'Ibanez, celles du début des années 80, et la fortune de ceux qui les vendent plus cher qu'ils ne les ont achetées alors. Cela dit, ce n'est pas l'Op-amp que je préfère de tous ceux qu'on peut utiliser pour une TS.
Voilà donc une astuce qui vous épargnera de sortir un billet de 30€ (voir plus aujourd'hui et j'ai la preuve en copie d'écran) pour acquérir un JRC4558D (ou DD) vintage, reconnaissable à la présence sous le label JRC d'un simple numéro à quatre chiffres (les reissues ont un numéro suivi d'une lettre). Celui de la photo date de 1984, comme le premier chiffre l'indique.

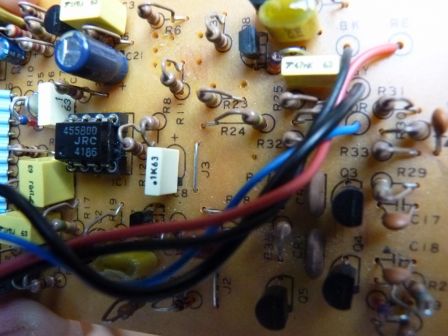

Le test pour voir si le JRC récupéré fonctionne. Je l'ai placé sur la TS-10 :
au passage, le JRC4558DD (donc avec deux D) est plus violent que le JRC avec un seul D. Il est de ce fait plus proche de l'OPA qu'il remplace.
Comparaison de la TS10 avec le JCR4558DD avec la TS9 black label de 1982
Sample enregistré avec mon Willow's AM-30 (4 EL84), ma strat Squier JV et les deux TS réglées de la même manière. Le 1er son est à vide, le second, c'est la TS10, le troisième la TS9, le dernier les deux TS ensemble.

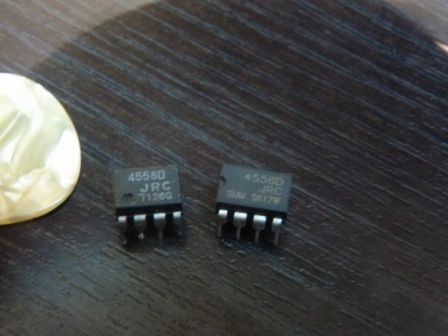

Et maintenant, voilà à quoi ressemblent les nouveaux JRC :
Enfin, si vous cherchez bien sur le PCB de l'ampli récupéré, il est même possible que vous mettiez la main sur un tas de composants nécessaires à la construction d'une TS808. On fait des économies et, en plus, on utilise des pièces d'époque (vérifiez quand même qu'elles fonctionnent). Mais c'est pas beau, ça ?
